高層租賃寫字樓的穩定自然換氣

GRAND FRONT OSAKA（照片右起依次為TOWER A、TOWER B、TOWER C、OWNER'S塔樓）

GRAND FRONT OSAKA是多個企業結成一體同時開發多個街區的項目。本項目以“市街的一體性舉措”與“可持續的管理系統”為兩輪，利用“實現性高的最尖端二氧化碳減排技術”，力求打造成為引領二氧化碳減排社會的環境共生型城市開發示范“關西圈環境展窗”。不僅限于寫字樓而且整個街區都積極采取“自然換氣”，在此詳細介紹最具特色、擁有轉角空隙的“TOWER B”。
※“自然換氣”是在氣溫、濕度、風速等相適合的條件下，不使用能源而通過換氣讓人過得舒服的節能手法之一。

使用轉角空隙（排氣塔）進行自然換氣～GRAND FRONT OSAKA TOWER B～

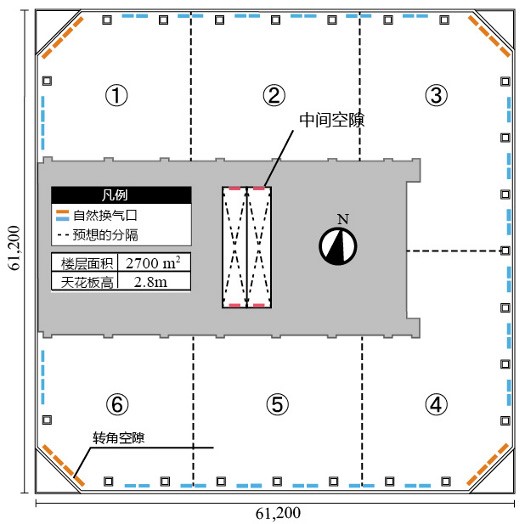

TOWER B的基準層

如上圖所示，TOWER B為每層樓約2700m2的租賃寫字樓，預想被分割成6個區塊。

一般來說，商務設施的自然換氣系統多在總部或者企業自己的辦公樓及中低層寫字樓采用，高層租賃寫字樓沒有進行采用。可認為其主要的原因有如下：

?自然換氣系統不易保持穩定的室內環境；

?有可能因忘記關閉或者在自然換氣無效的時間段進行自然換氣造成故障；
?可能因高層部分風速過大而換氣量增加超過需要或者室內風速增大。
對此本設施采取了以下對策：
? 自然換氣操作自動化；
?在自然換氣口、將外氣引入室內的入口與出口上下功夫；
?由入住者自身選擇自然換氣與空調模式。

在進風口上下功夫

一般來說，在一年中能夠進行自然換氣的時間并不多。為了讓采納自然換氣技術的裝置全年都能用上，我們進行了在自然換氣時間以外也能發揮作用的3way換氣裝置開發?？筛鶕?jù)狀況在以下3個模式中進行切換：

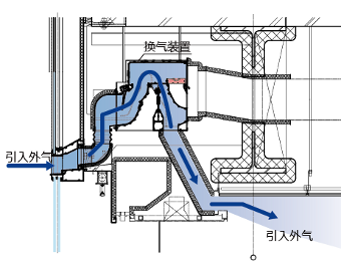

自然換氣模式：在適合自然換氣的條件下，一邊讓外部風速變得柔和，一邊直接吸入外氣。

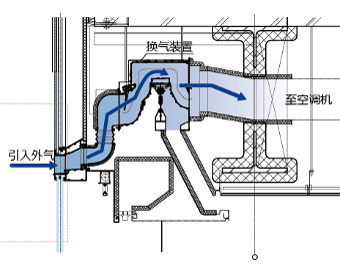

外氣制冷模式：在上述以外需要制冷且外氣溫度低的條件下，為增加供給空調機的外氣量，作為外氣進氣口發揮作用。

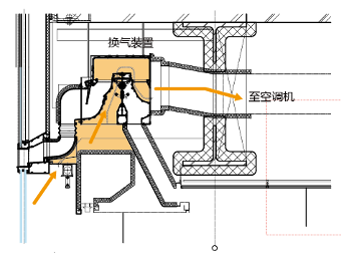

完全空調模式：為了保持更加舒適的室內環境，夏季、冬季吸入跨越百葉窗與玻璃面之間的熱氣，保持舒適的窗邊環境。（簡易氣流）

在進深20m左右的辦公室，為了向室內均勻供給自然換氣的風，

從橫向吹風，采用沿著天花板抵達樓房深處的形狀（康達效應）。

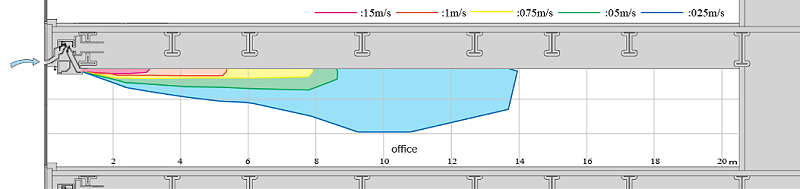

辦公室斷面（自然換氣時的風速分布）

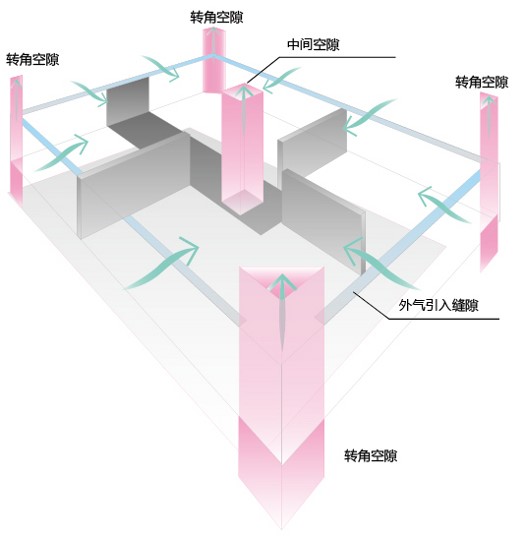

在四角部以及中間部設置貫穿辦公室（11樓～37樓）的空隙，作為自然換氣的排氣口使用。在巨板結構（Mega Plate）寫字樓內，即使進行租賃分隔，也由于分散設置了空隙而使各個租賃空間都有排氣口。
另外，在規劃上，根據空隙浮力（※），越是靠近面朝轉角空隙的開口上部面積越大，使得各層能夠均勻地自然換氣。
※空隙的浮力：使暖空氣朝上部移動的力。一般來說，越是高低差大的下層，浮力越大。

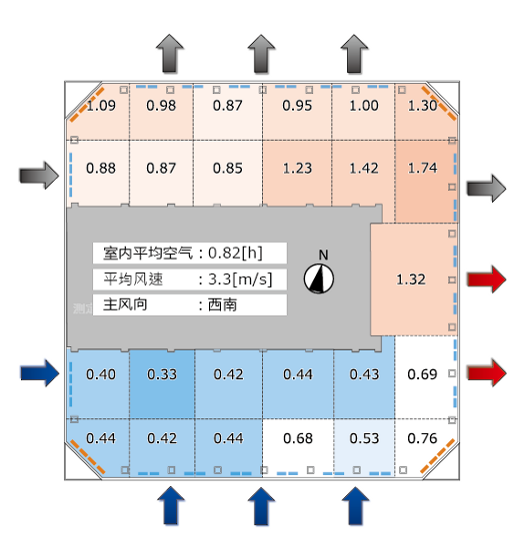

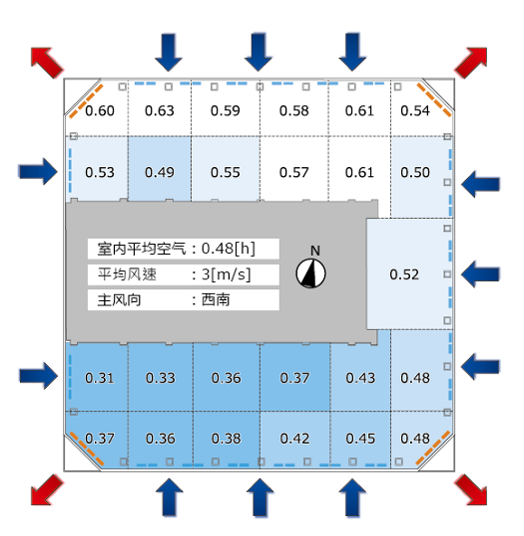

下圖的數值表示空氣齡。 空氣齡是表示新鮮的外氣（從進氣口進入的外氣）抵達該處需要幾個小時的數值，數值越小表明新鮮外氣進入越多，換氣效率越好。

 實際測量可知，空氣通過轉角空隙均勻地進入辦公室內，能夠?qū)φ麄€樓層穩定地進行自然換氣。

通過Web進行空調管理

通過Web提供承租人能源消費量、空調的on-off、加班申請（日程）、自然換氣的啟?；蛘邔ζ溥M行輔助的自然換氣預報等信息。

入住者自身意識到能源使用量，以自身的意愿行動，確認其成果，我們認為這很重要并構筑了本系統。
另外，為了將自然換氣作為應對BCP（業務持續性計劃）的一環，當電源供給中斷時能夠進行開閉，將自然換氣開閉裝置作為應急電源供給，在各樓層設置獨立開閉器。

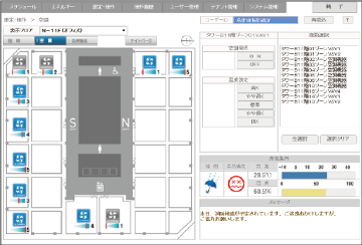

空調申請畫面

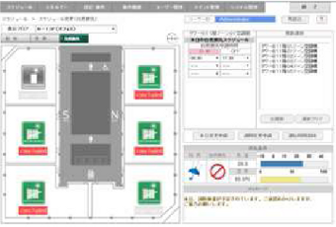

自然換氣申請畫面

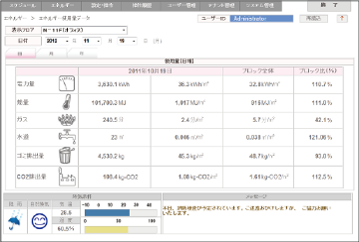

能源使用量數據

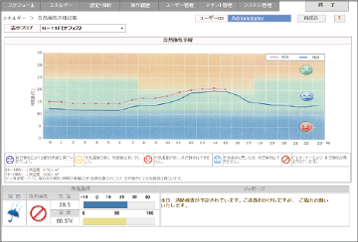

自然換氣預報
